金属蚀刻的曝光原理

2018-10-25 09:55:30

曝光是蚀刻中非常重要的部分,直接影响后期产品的图形的精准度。金属蚀刻的曝光原理是将需要蚀刻的产品图形通过光绘的方式转移至两张完全一致的胶片菲林上,或是通过光刻的方式转移至两张完全一致的玻璃菲林上。然后需要将两张菲林片对准,鑫海森采用的是机器对准,准确度更高。再将已经涂布感光膜的材料置于菲林中间,之后进行曝光。

曝光时对应菲林黑色部分的金属材料不感光,对应菲林白色处的金属材料感光,感光处的油墨或干膜发生聚合反应。最后经过显影机,金属材料上被感光的油墨或干膜就不会在显影液中被融化,而未感光的油墨或干膜在显影中会融化然后脱墨,这样需要蚀刻的图像就会在金属材料上成形。

曝光一般是在紫外光照射下,光引发剂吸收光能分解成游离基,游离基再引发不聚合单体进行聚合交联反应,反应后形成不溶于稀碱溶液的体型大分子结构。曝光一般在自动面曝光机内进行,现在的曝光机根据光源的冷却方式不同分为风冷和水冷两种。曝光成像质量除干膜光致抗蚀剂的性能外,光源的选择,曝光的时间(曝光量)的控制,照相底板的质量等都是影响曝光成像质量的重要因素。

鑫海森工艺流程-曝光

需要注意的是当曝光不足时,由于单体聚合不彻底,在显影过程中,胶膜溶胀变软,线条不清晰,色泽暗淡,甚至脱胶,在蚀刻过程中翘膜、甚至脱落,影响蚀刻加工效果。

但曝光过度时会也会引起显影效果不良,胶膜发脆,留下残胶等弊病。曝光将产生图像线宽的偏差,过量的曝光会使图形线条变细,使产品线条变粗。根据显影后干膜的光亮程度,图像是否清晰,图形线宽是否与原底片相符来确定适当的曝光时间。

基于以上两条,我们知道曝光会直接影响到蚀刻加工图案的准确性,所以在金属蚀刻过程中应该管控好曝光时间,以及购买优质的感光油墨与显影液。深圳鑫海森是一家专注13年的精密零件蚀刻加工厂家,拥有从业20余年的技术人员,对于精密蚀刻加工拥有丰富的经验,欢迎联系鑫海森共商金属蚀刻加工合作,电话:0755-29791052 QQ:2034674348。

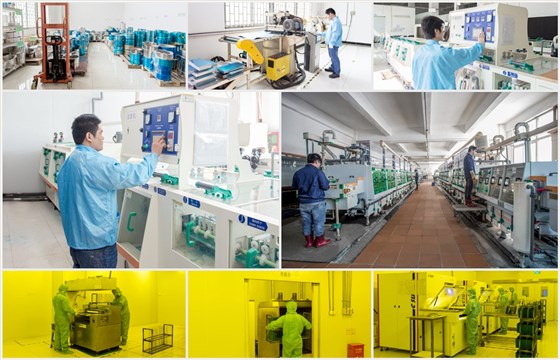

鑫海森加工实力
