鑫海森科技|精密金属蚀刻零件制造商

首页 蚀刻工艺|问题

不锈钢蚀刻加工工艺预处理规范

2018-09-04 09:31:43

蚀刻加工中很重要的一部分就是不锈钢蚀刻加工,那么进行不锈钢蚀刻加工工艺预处理应该做哪些要求呢?今天蚀刻加工厂家-鑫海森就来为大家讲解一下。

一、不锈钢蚀刻加工工艺预处理过程共有以下几个步骤:

工件验收一装挂—超声波溶剂清洗—化学除油—热水洗一流动水洗—光化处理一流动水洗一除油质量检查—干燥—卸挂一检查—转防蚀层制作。

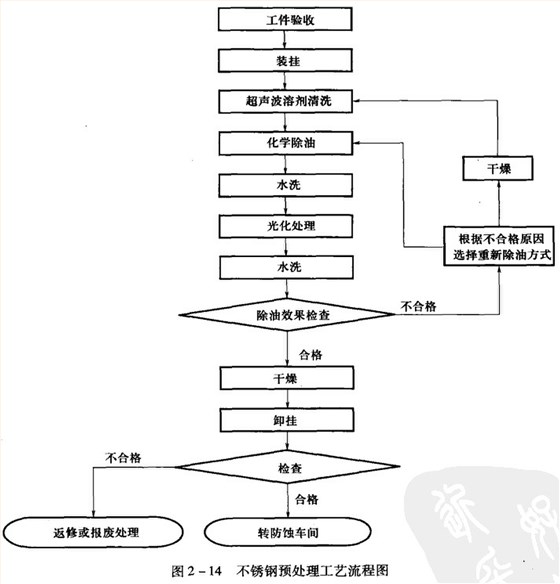

不锈钢蚀刻加工工艺预处理流程如图

不锈钢蚀刻加工工艺预处理流程图

二、不锈钢蚀刻加工工艺预处理过程工序说明如下:

1.工件验收:符合要求的原材料是成功的第一步,不锈钢材应按照金属蚀刻前质量验收规范的相关规定进行。

2.装挂:挂具一般用不锈钢或钛材制造,工件装挂时应牢固,保证工件不相互贴合、碰撞。装挂位置应当尽量避免在化学处理时产生气囊,保证预处理的均匀性。

3.超声波溶剂清洗:超声波溶液清洗可用三氯乙烯或其他卤代烃,操作方法按设备提供的参数进行。

4.化学除油:根据不锈钢蚀刻加工要求配置适合的溶液,可参考以下配方与操作条件来进行

5.热水洗:热水洗时要保持水温在50-70℃,时间在20s-40s之间。

6.光化处理:光化处理实际就是通过酸洗溶液来进行处理。

7.除油质量检验:除油合格的工件表面应有保持30s不断裂的连续水膜,否则应重新进行除油。

8.干燥:允许采用下述任一干燥方法除去工件表面水分。

a.自然干燥。

b.用60-80℃的热风吹干。

c.在60一80℃的干燥箱(室)内干燥。

9.卸挂:卸挂时应戴干净的细纱手套,在之后各工序,操作人员都应戴干净的细纱手套。

严禁赤手触摸工件表面。

10.检查:经预处理后的工件在进行防蚀层制作前要对表面质量及毛坯厚度进行检查,并做好原始记录。检查内容包括划伤、擦伤、碰伤、如发现上述质量问题并超过了预先规定的范围应清除这些工件等候处理,不得进行下道工序。

另:本不锈钢蚀刻加工工艺预处理规范不仅可以用于不锈钢化学蚀刻防蚀层制作前的表面预处理加工,对钛合金的预处理也可以参照执行。鑫海森是一家拥有十多年蚀刻加工经验的厂家,为国内外多家企业提供过不锈钢蚀刻加工服务。


网友热评
